鋼板補強工法
TOPエポキシ樹脂の持つ優れた接着性能や注入特性を用いて、ボルトで固定した補強鋼板とコンクリートの間を接着し耐力を増強する工法です。
橋脚巻き立て補強や床版補強、鉄骨での増設桁(ストリンガー)にも応用できます。
- 鉄筋に相当する鋼板を床版に接着することにより、耐荷力を増強できる。
- 床版の耐力を大幅に増加させる。
施工手順
-
シール
鋼板周辺部、注入孔廻りをシールする。
注入パイプ、エアー抜きパイプも取り付ける。 -

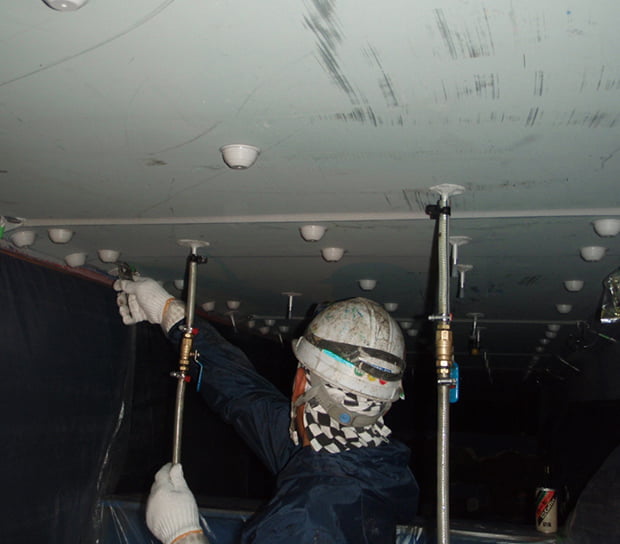

注入
足踏み注入機などで、端部・下部から徐々に加圧しながら注入する。
-
塗装
必要に応じて、塗装する。
-
検査
木ハンマーなどを用いて打診し、注入状態を確認する。
使用材料
| 品名 | 主成分 | 適用 | ||
|---|---|---|---|---|
| シール材 | E2370M | エポキシ樹脂 | - | - |
| 注入材 | E2300 | エポキシ樹脂 |
NEXCO鋼板巻立て工法※ 国土交通省特記仕様書 |
スタンダード |
| E2300J |
NEXCO鋼板巻立て工法※ 国土交通省特記仕様書 |
湿潤面対応 |
- 構造物施工管理要領 鋼板巻立て工法 各材料の品質規格
