フィブラメッシュ工法、はく落対策トレカクロス工法
トンネル覆工コンクリート片はく落対策工法
- NEXCOトンネル無筋区間(小片・小片を超える)※1
- NEXCOトンネル無筋区間(小片を超える)※2
- NEXCOトンネル(その他)※3

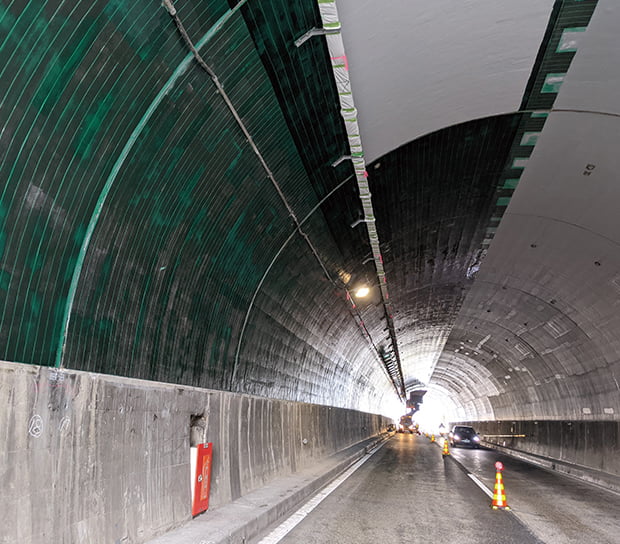

TOPトンネル覆工の劣化によるコンクリート片はく落対策工法です。下地処理の終わったコンクリート表面にアラミド繊維シートや炭素繊維シートをエポキシ樹脂により貼り付ける簡易な方法で、はく落防止が可能となります。
- はく落が想定されるコンクリート片の大きさごとに対応可能。
- 自己消火性、火災時の発生ガス安全性に優れる。

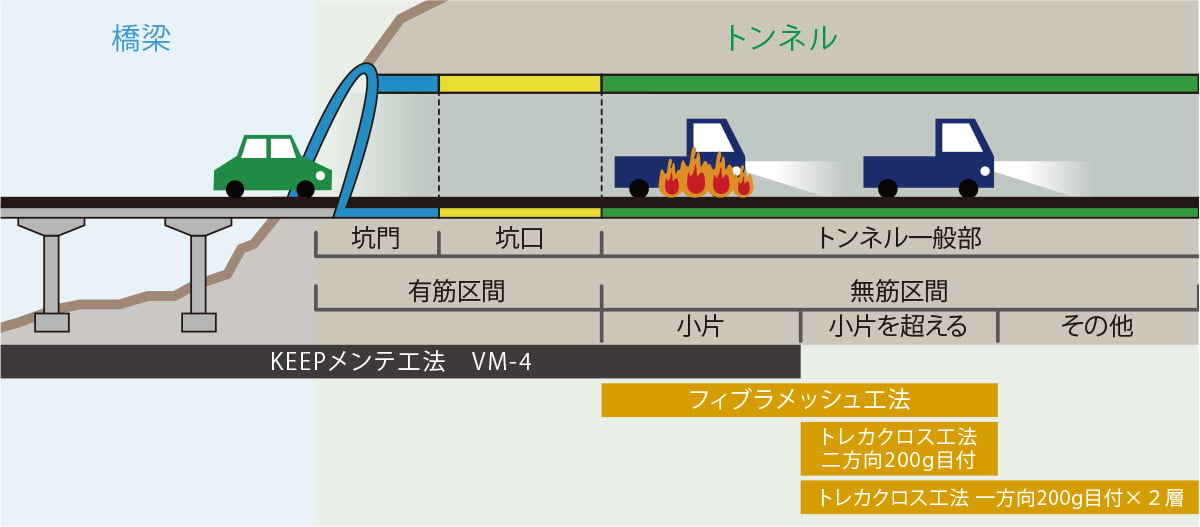

区分別対応工法
- はく落塊の規模が0.5kN以下
- 小片
- はく落塊の規模が0.5kNを超え、はく落面積が1m2程度以下
- 小片を超える
- はく落塊の規模が0.5kNを超え、はく落面積が1m2程度以上
- その他

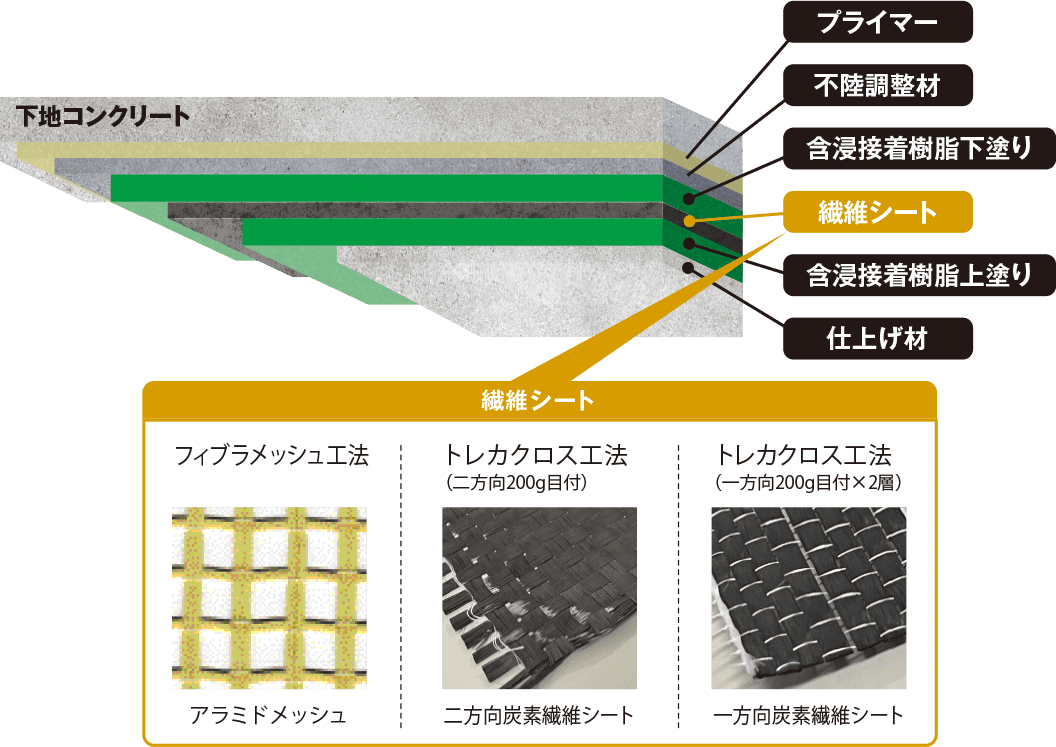

標準施工図
使用材料
| 工程 | 品名 | 主成分 | 標準使用量(kg/m2) (m2/m2) | 施工方法 | ||
|---|---|---|---|---|---|---|
| フィブラメッシュ工法 | トレカクロス工法 二方向200g目付 |
トレカクロス工法 一方向200g目付×2層 ※周方向・軸方向、各方向1層 |
||||
| プライマー | E810L | エポキシ樹脂 | 0.2 | 0.15 | 0.15 | ハケ、 ローラー |
| 不陸調整 | E395 | エポキシ樹脂 | 下地の 状態による |
1.0 | 1.0 | コテ、ヘラ |
| 含浸接着樹脂 下塗り |
E2500 | エポキシ樹脂 | 0.4 | 0.4 | 0.4×2回 (0.8) |
ハケ、 ローラー |
| シート 貼付け |
フィブラメッシュ AKM5/5 |
アラミドメッシュ 90g/m2目付 |
1.1 | - | - | - |
| トレカクロス BT70-20 |
二方向高強度 炭素繊維シート 200g/m2目付 |
- | 1.21 | - | - | |
| トレカクロス UT70-20G |
一方向高強度 炭素繊維シート 200g/m2目付 |
- | - | 1.1×2回 (2.2) |
- | |
| 含浸接着樹脂 上塗り |
E2500 | エポキシ樹脂 | 0.2 | 0.2 | 0.2×2回 (0.4) |
ハケ、 ローラー |
| 仕上げ | UコートF | アクリル ウレタン樹脂 |
0.13×2回 (0.26) |
0.13×2回 (0.26) |
0.13×2回 (0.26) |
ハケ、 ローラー |
| Uコート うすめ液 |
有機溶剤 | 施工環境に応じ0～20%添加して希釈 | - | |||
- 「フィブラメッシュ」はファイベックス株式会社の商品です。
- 「トレカクロス」は東レ株式会社の商品です。
- トンネル施工管理要領 覆工のはく落対策 無筋区間(小片・小片を超える)
- トンネル施工管理要領 覆工のはく落対策 無筋区間(小片を超える)
- 設計要領 第三集 トンネル保全編 繊維シート接着工 各材料の品質規格
